Большинство людей в первую очередь определяют изоляционные крепления по длине. Это и понятно — чтобы добраться до палубы, нужно проникнуть сквозь изоляционную плиту. Но длина вторична по отношению к калибру.
Манометр определяет:
Диаметр хвостовика — структурное ядро крепежа, воспринимающее изгибающую нагрузку и создающее крутящий момент при установке.
Диаметр резьбы — внешний размер резьбы, создающий опорную поверхность в подложке.
Сопротивление выдергиванию — сила, необходимая для извлечения крепежа из палубы под действием ветровой нагрузки.
Более длинный крепеж с хвостовиком меньшего размера прогнется и выйдет из строя под нагрузкой. Крепеж правильного размера и нужной длины прослужит весь срок службы крыши.
Вот базовая спецификация для каждого датчика:
Диаметр хвостовика – это число, которое имеет наибольшее значение. Хвостовик 5,25 мм обеспечивает значительно больший крутящий момент и сопротивление выдергиванию, чем хвостовик 4,3 мм той же длины. В зонах с сильным ветром или при прохождении толстых стальных настилов эта разница представляет собой разницу между успешным и неудачным испытанием на подъем.
Диаметр хвостовика: 4,3 мм
Диаметр резьбы: 5,58 мм
Тип головки: T30 Torx Pan Head
Совместимость с деками: Сталь толщиной до 2,0 мм, древесина
№ 12 — это изоляционный крепеж начального уровня, и при правильном применении это правильный выбор.
Калибр №12 предназначен для крепления изоляционных плит к легким стальным настилам (толщиной до 2,0 мм) и деревянным основаниям. Подходит там, где:
Слой изоляции относительно тонкий (примерно до 125 мм).
Стальная палуба не подвергается сильным ветровым нагрузкам.
Подложка представляет собой легкую сталь или древесину, а не толстую конструкционную сталь.
В бюджете проекта предпочтение отдается экономичному крепежу без ущерба для соответствия нормам.
Ассортимент № 12 охватывает длину от 1-5/8 дюйма (41 мм) до 8 дюймов (203 мм), что соответствует большинству стандартных толщин изоляции в коммерческих кровлях с небольшим уклоном.
Привод Torx T30 предлагает ключевое преимущество установки по сравнению с Phillips: значительно более высокая передача крутящего момента при меньшем риске расклинивания. Это особенно актуально при проходке через толстые изоляционные плиты, где сопротивление выше, а проскальзывание инструмента приводит к срыву головок, которые приходится извлекать вручную.
Зацепление резьбы с подложкой остается постоянным на уровне 3–4 дюймов независимо от общей длины крепежа — стержень без резьбы проходит через изоляционную плиту, не зацепляясь с ней, обеспечивая плотное прилегание плиты к настилу, а не подъем за счет резьбового зацепления внутри изоляции.
В профиле резьбы № 14 используется глубокая геометрия контрфорса — асимметричная форма резьбы с почти вертикальной несущей поверхностью и наклонной ведущей поверхностью. Такая геометрия максимизирует сопротивление выдергиванию настила, одновременно сводя к минимуму крутящий момент во время установки. Результатом является более быстрая установка и более высокая прочность крепления, поэтому крепеж № 14 является предпочтительным для кровельных конструкций, одобренных FM.
Диаметр хвостовика: 5,25 мм
Диаметр резьбы: 6,99 мм
Типы головок: Ферменная головка Phillips №3 (TSR №15) / Плоская головка Phillips №3 (плоская TSR №15)
Совместимость с декой: Сталь толщиной до 12,5 мм+, OSB, алюминий
№ 15 — самый прочный изоляционный крепеж в линейке. Его хвостовик диаметром 5,25 мм является самым большим в категории изоляционных креплений и обеспечивает самые высокие значения крутящего момента и сопротивления выдергиванию.
Номер 15 предназначен для:
Проекты в зонах экстремальной ветровой нагрузки (ураганоопасные регионы, высотные категории воздействия)
Сборки толстой изоляции, где длина крепежа превышает 10 дюймов и требуются максимальные значения выдергивания.
Проекты, требующие максимально возможного сопротивления выдергиванию каждого крепежного элемента, что позволяет использовать более широкий интервал между крепежными элементами, что уменьшает общее количество крепежных элементов.
Субстраты, требующие самого глубокого зацепления резьбы из-за разнообразия материалов.
#15 доступен в двух конфигурациях головок:
#3 Ферменная головка Phillips (серия TSR-PHT15) : Низкопрофильная куполообразная головка с широкой опорной поверхностью. Широкая нижняя сторона распределяет прижимное усилие по большей площади, снижая риск протягивания головки через фальцевую пластину. Предпочтителен для большинства полевых применений.
#3 Phillips с плоской головкой (серия TSR-PHT15 Flat) : профиль с потайной головкой, который располагается заподлицо или немного ниже поверхности пластины. Используется там, где требуется более низкий профиль головки, чтобы избежать взаимодействия со слоями мембраны, наложенными на крепеж.
Обе версии охватывают один и тот же диапазон длин от 2 до 16 дюймов и имеют тот же рисунок зацепления резьбы, что и № 14.

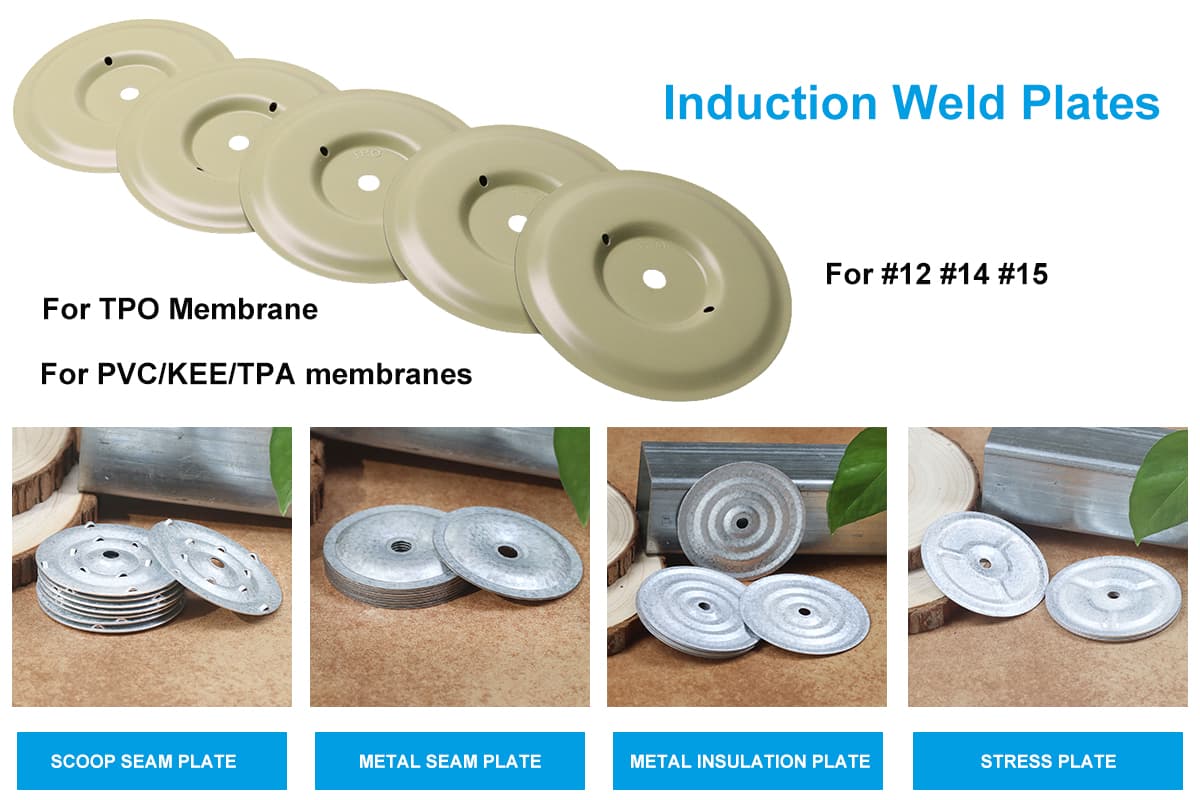

Кровельные крепежи для утеплителя никогда не используются в одиночку — они всегда сочетаются с металлической фальцевой пластиной (также называемой нагрузочной пластиной или выдвижной пластиной), которая распределяет точечную нагрузку головки крепежа по поверхности мембраны.
Использование неправильной пластины (или отсутствие пластины) концентрирует нагрузку на головке крепежа и приводит к проколу мембраны при поднятии ветра. Выбор пластины должен соответствовать размеру крепежа и типу мембраны.
Все пластины серии TSR изготовлены из стали AZ-55 Galvalume, которая обеспечивает долговременную коррозионную стойкость, соответствующую требованиям FM4470.
Зубчатые пластины имеют радиальные зубцы на нижней стороне, которые захватывают поверхность мембраны и препятствуют вращению во время и после установки. Они необходимы для армированных мембран и модифицированных битумных систем, где мембранная ткань достаточно жесткая, чтобы гладкая пластина могла вращаться под действием крутящего момента без надлежащего зажима мембраны.
Беззубчатые плиты применяются с неармированными однослойными мембранами (ТПО, ПВХ), где гладкая пластина позволяет сжимать мембрану без риска порвать ее при монтаже.
Все изоляционные кровельные крепежи №12, №14 и №15 серии TSR в стандартной комплектации имеют антикоррозийное покрытие CR-10 .
CR-10 — многослойное химическое конверсионное покрытие, обеспечивающее:
Базовая устойчивость к солевому туману, подходящая для стандартных коммерческих кровельных условий.
Совместимость с системными требованиями FM4470
Нейтральная серая отделка, не препятствующая склеиванию мембран.
Для проектов с более строгими требованиями к коррозии (воздействие прибрежной зоны, химическая атмосфера или расширенная гарантия) доступны специальные варианты покрытия:
500–2000 часов испытаний NSS (нейтрально-солевой туман) согласно ASTM B117.
5–30 циклов испытаний Кестерниха (коррозия SO₂) по DIN 50018.
Крепежи, изготовленные по индивидуальному заказу, должны быть указаны с соответствующим сертификатом испытаний для поддержки гарантийной документации на систему.
Используйте эту таблицу в качестве отправной точки для выбора калибра:
Всегда проверяйте выбор крепежа по соответствующему утверждению FM или данным испытаний системы. Приведенный выше выбор калибра является общим руководством; Расчеты подъема ветра для конкретного проекта могут потребовать более высоких спецификаций, чем указанный минимум.
Разница между изоляционным кровельным крепежом № 12, № 14 и № 15 не является случайной. Каждый калибр представляет собой определенный диаметр хвостовика, геометрию резьбы и способность к выдергиванию, предназначенную для определенного диапазона материалов и условий нагрузки.
Для большинства коммерческих изоляционных кровельных покрытий правильным значением по умолчанию является Он обеспечивает диаметр хвостовика, резьбовое зацепление и диапазон длины для работы с большинством кровельных конструкций с небольшим уклоном и соответствует наиболее широко протестированным системам, одобренным FM4470. № 14 Heavy Duty .
Когда условия применения выходят за рамки стандартных условий — толстая изоляция, сильная ветровая нагрузка или требования к максимальному выдвижению — выбирайте вариант №15 Extra Heavy Duty..
Когда стоимость имеет решающее значение, а настил изготовлен из легкой стали или дерева с умеренной нагрузкой, стандарт № 12 является совместимым и экономически эффективным выбором.
Для получения поддержки по спецификациям конкретного проекта свяжитесь с info@tsingri.com для получения полного ассортимента продукции и технических данных.
