В основе каждого проекта береговой кровли или установки солнечной батареи лежит конкретная инженерная проблема: вам нужен крепеж, достаточно прочный, чтобы просверлить сталь, достаточно устойчивый, чтобы десятилетиями работать в агрессивной среде, и электрохимически безопасный для использования с алюминием.
Ни один материал не удовлетворяет всем трем требованиям. Углеродистая сталь может сверлить, но она корродирует. Чистая нержавеющая сталь устойчива к коррозии, но не может обеспечить твердость, необходимую для надежного сверления конструкционной стали. А любой крепеж из углеродистой стали, контактирующий с алюминием, вызовет гальваническую коррозию, постепенно разрушающую оба материала от точки контакта наружу.
Биметаллические самосверлящие винты решают эту проблему, сочетая в одном крепеже два материала: наконечник сверла из высокопрочной стали для механических характеристик и корпус из нержавеющей стали для устойчивости к коррозии. В этой статье объясняется принцип работы биметаллической конструкции, когда ее следует предпочитать альтернативам из одного материала и на что обращать внимание в характеристиках продукта.

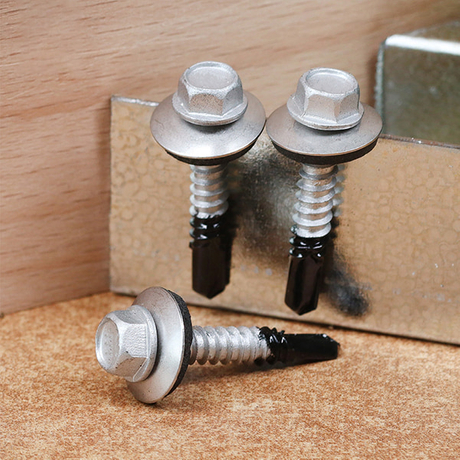

Биметаллический самосверлящий винт представляет собой крепеж, изготовленный из двух различных металлических сплавов, соединенных в точке сверления:
Корпус, хвостовик и резьба : изготовлены из аустенитной нержавеющей стали (SS304 или SS316).
Сверло : изготовлено из высокопрочной легированной стали (SCM435, хромомолибденовая марка).
Соединение между двумя материалами обычно достигается с помощью сварки трением или аналогичного процесса соединения, в результате чего образуется металлургически связанный интерфейс, который сохраняет механическую целостность при монтажном крутящем моменте и эксплуатационных нагрузках.
В результате получается крепеж, который при сверлении ведет себя как высокопрочная углеродистая сталь, а в течение всего остального срока службы — как нержавеющая сталь.
Аустенитные нержавеющие стали (SS304, SS316) представляют собой железо-хромоникелевые сплавы с гранецентрированной кубической кристаллической структурой. Эта структура придает им превосходную пластичность и коррозионную стойкость, но также ограничивает их твердость. Даже при наклепе аустенитная нержавеющая сталь не может достичь значений твердости по шкале Роквелла C, необходимых для эффективной резки мягкой стали.
На практике наконечник самосверлящего винта, полностью изготовленный из SS304, будет:
Генерация чрезмерного тепла в точке сверления из-за трения
Упрочните материал подложки, прежде чем прорезать его.
Заклинивание или зачистка до полного прокалывания стали толщиной примерно 0,8 мм.
Получайте отверстия неправильной формы с рваными краями, а не чистый срез.
Это не предельное ограничение — это фундаментальное ограничение свойств материала. SS304 не может быть подвергнут термической обработке до уровня твердости, которого достигают углеродистые и легированные стали посредством закалки и отпуска.
SCM435, напротив, представляет собой хромомолибденовую низколегированную сталь, твердость которой по шкале Роквелла C после термообработки достигает 45–55. Это диапазон твердости, необходимый для того, чтобы самосверлящие крепежные детали могли аккуратно и эффективно резать конструкционную сталь без заеданий.
SCM435 (эквивалент SAE 4135, стали из хромомолибденового сплава) выбран для биметаллических наконечников сверла по трем конкретным причинам:
1. Прокаливаемость
SCM435 обеспечивает высокую поверхностную твердость и возможность сквозной закалки, сохраняя производительность резания на глубине, а не только на самом кончике. Это имеет значение, когда крепеж просверливает многослойные сборки.
2. Вязкость при твердости
Хромомолибденовые стали сочетают в себе твердость и ударную вязкость — они сопротивляются хрупкому разрушению при монтаже лучше, чем высокоуглеродистые стали при эквивалентных уровнях твердости. Хрупкое острие сверла, которое ломается при установке, не подлежит восстановлению; крепеж необходимо извлечь и заменить.
3. Свариваемость соединения
SCM435 можно надежно соединить с SS304/316 с помощью сварки трением, в результате чего соединение не создает концентрации напряжений или интерметаллической зоны, склонной к коррозии, на границе раздела биметаллов.
При электрическом контакте двух разнородных металлов в присутствии электролита (воды, влаги, соленого воздуха) образуется гальванический элемент. Менее благородный металл действует как анод и преимущественно корродирует, тогда как более благородный металл действует как катод и защищен.
Гальванический ряд ранжирует металлы по их электрохимическому потенциалу. Чем дальше друг от друга находятся два металла в этом ряду, тем агрессивнее гальваническая коррозия при их соединении.
Алюминий и мягкая сталь разделены значительной разницей потенциалов. Если для крепления алюминиевого листа к стальной основе используется крепеж из углеродистой стали:
Крепеж из углеродистой стали и стальная подложка имеют одинаковый потенциал — относительно стабильны.
Но алюминиевый лист существенно более активен (анодный), чем оба
При наличии влаги алюминий корродирует в зоне контакта: в жертву приносится лист, а не крепеж.
В прибрежных районах, где электролит (соленая влага) присутствует повсюду, эта коррозия является агрессивной и прогрессирующей. В течение нескольких лет в зонах контакта вокруг крепежных элементов образуются белые оксидные отложения, затем точечная коррозия, а затем структурная потеря алюминиевого листа.
Решением является использование крепежа, материалы поверхности которого совместимы с алюминием гальванической серии: нержавеющая сталь. SS304 и SS316 имеют гораздо более близкий электрохимический потенциал к алюминию, чем углеродистая сталь, и гальваническая движущая сила существенно снижается.
Вот почему биметаллические винты с хвостовиком из нержавеющей стали и резьбой, контактирующей с алюминиевым листом, являются подходящим крепежом для крепления алюминия к стали. Точка сверления (SCM435) контактирует только со стальной подложкой внизу, а не с алюминиевой поверхностью сверху.
Это основное приложение. Алюминиевые профилированные кровельные листы крепятся к прогонам из оцинкованной или окрашенной стали с помощью биметаллических шурупов. Корпус из нержавеющей стали контактирует с алюминием; острие SCM435 просверливает сталь и зацепляет ее.
Стандартная спецификация: конструкция с двойной резьбой, калибр № 12 или № 14, с шайбой из EPDM или SS304+EPDM.
В средах, классифицированных как AS3566, класс 4 или эквивалентных — в пределах 1 км от береговой линии, в приливных зонах или в морских промышленных зонах — крепеж из углеродистой стали даже с лучшими поверхностными покрытиями имеет ограниченный срок службы, который может не соответствовать расчетному сроку службы здания.
Биметаллические винты с корпусом из аустенитной нержавеющей стали обеспечивают коррозионную стойкость, сравнимую с крепежными деталями из цельной нержавеющей стали, на большей части площади поверхности крепежных деталей, сохраняя при этом производительность сверления, необходимую для эффективной установки.
В солнечных установках все чаще используются алюминиевые балки каркаса и монтажные кронштейны, прикрепленные к стальным прогонам или конструкционной стали крыши. Биметаллический винт является предпочтительным крепежным элементом для соединений алюминиевого рельса со сталью, потому что:
Гарантия на систему часто составляет 25–30 лет: срок службы крепежа должен соответствовать
Прибрежная среда и среда на крышах классифицируются как коррозионная.
Гальваническая совместимость между крепежом и алюминиевой рейкой является гарантийным требованием для многих производителей систем.
Системы алюминиевых композитных панелей (ACP), прикрепленные к стальному каркасу, требуют крепежа, который не будет подвергаться коррозии при контакте с алюминиевой обшивкой. Биметаллические винты с потайной или полукруглой головкой сохраняют визуальную целостность поверхности оболочки, обеспечивая при этом совместимые гальванические свойства.
Биметаллические самосверлящие винты для тонких листов доступны в двух конфигурациях резьбы, каждая из которых оптимизирована для различной комбинации подложек.
Конструкция с одной резьбой оптимизирована для соединения тонких металлических листов — например, для крепления двух слоев алюминиевой композитной облицовки толщиной 0,75 мм или крепления листа толщиной 1,0 мм к легкой раме.
Характеристики:
Более крупный шаг резьбы для более мягких материалов.
Оптимизированная точка сверления для минимальной деформации тонкого листа.
Меньший момент установки
Не предназначен для крепления к конструкционной стали.
Конструкция с двойной резьбой представляет собой биметаллический винт для стальных подложек. Двойная спиральная резьба обеспечивает одновременно два преимущества:
Более быстрое зацепление резьбы: два запуска резьбы означают, что винт продвигается в два раза быстрее за один оборот по сравнению с одинарной резьбой, что сокращает время установки и выделение тепла.
Совместимость с двумя материалами: двойная резьба используется как в алюминиевом листе (вверху), так и в стальной подложке (внизу), создавая прочное соединение обоих материалов за один проход крепежа.
Максимальная способность сверления стали: стальной лист толщиной до 20 мм за одну операцию без предварительного сверления.
Для большинства кровельных работ и солнечных панелей — соединений алюминия со сталью — биметаллический винт с двойной резьбой является подходящей спецификацией.
Применение: тонкий лист к тонкому листу, предел подложки 1×1,0 мм или 2×0,75 мм.
Область применения: алюминий-сталь, монтаж солнечных батарей, прибрежная кровля.

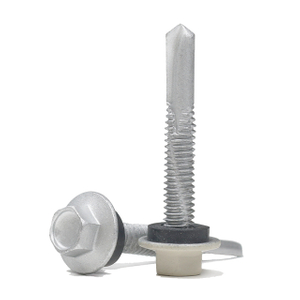

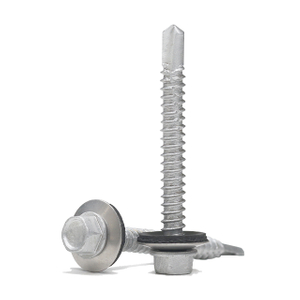

Все биметаллические винты доступны с шестигранной шайбой + шайбой из EPDM в стандартной комплектации, а шайба из стали SS304+EPDM доступна в качестве модернизации для сред класса 4.
Биметаллический корпус из нержавеющей стали SS304/316 обеспечивает основную коррозионную стойкость. Однако наконечник сверла SCM435, изготовленный из углеродистой стали, требует защиты поверхности, чтобы предотвратить появление ржавчины на кончике до и во время установки.
Стандартная обработка точки сверления включает конверсионное покрытие из хромата или фосфата, которое обеспечивает кратковременную защиту во время хранения и транспортировки. После установки точка сверления оказывается внутри стальной подложки, что значительно снижает ее воздействие на коррозионную среду.
Для достижения наилучших коррозионных характеристик конструкция кузова из нержавеющей стали 316 (а не из нержавеющей стали 304) должна быть указана в:
Морская среда (приливные зоны, брызги соленой воды)
Среды химической обработки
Проекты с расчетным сроком службы более 30 лет
SS316 содержит 2–3% молибдена, который повышает устойчивость к точечной коррозии в хлоридной среде — специфическому механизму коррозии, доминирующему в прибрежных и морских условиях.
Стоимость изготовления биметалла по сравнению с углеродистой сталью с покрытием обычно составляет 30–50% за крепеж. При цикле замены крепежа из углеродистой стали в прибрежных районах, составляющем 10–15 лет (включая стоимость доступа к крыше, повреждение мембраны и последствия гарантии), биметаллические винты обеспечивают более низкую совокупную стоимость владения для проектов с длительным сроком службы.
Выбирайте биметаллические самосверлящие винты, если применимо любое из следующих условий:
Подложка включает алюминиевые листы или панели, контактирующие с стержнем крепежа.
Окружающая среда проекта классифицируется как прибрежная (в пределах 1 км от береговой линии) или морская.
Расчетный срок службы системы превышает 20 лет.
Установка включает в себя монтажные рельсы для солнечных батарей.
Для гарантии проекта требуется документация по электрохимической совместимости между крепежом и подложкой.
Выбирайте двойную резьбу для соединений алюминия со сталью и подложек из конструкционной стали. Выбирайте одинарную резьбу для работы с тонкими листами, где подложка не является конструкционной сталью.
Биметаллические самосверлящие винты не являются лучшим вариантом для проектов премиум-класса. Они являются технически правильным крепежом для конкретного и все более распространенного набора условий применения: контакт алюминия со сталью, агрессивные среды и строительные системы с длительным сроком службы.
Конструкция, лежащая в основе комбинации SS304+SCM435, точна: она обеспечивает то, чего не может достичь ни один материал в отдельности — способность сверлить сталь, а также способность противостоять коррозии и гальваническим реакциям в течение десятилетий службы.
