Винт может выглядеть как самый маленький элемент в перечне материалов для фотоэлектрической установки на крыше. Однако на месте он может решить, останется ли установка безопасной и сухой, или после повторяющихся жарких сезонов появятся ослабленные кронштейны, поврежденные шайбы и протечки крыши.

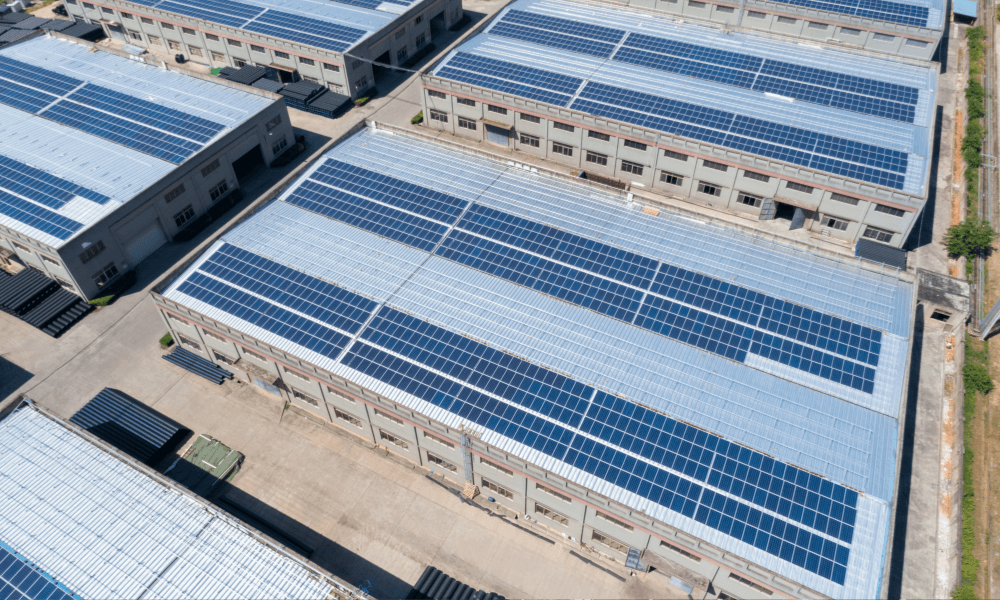

Это особенно актуально для складов, фабрик и логистических зданий с легкой металлической кровлей. Крыша становится горячей в течение дня, остывает после захода солнца и слегка перемещается при каждом температурном цикле. Добавьте к этому алюминиевые солнечные рельсы, стальные прогоны, подъем ветра и, возможно, соленый прибрежный воздух, и выбор крепежа становится более сложным, чем выбор «винта из нержавеющей стали нужной длины».

Для подрядчиков, закупающих крепеж для солнечной крыши , реальный вопрос заключается не просто в том, сможет ли винт просверлить крышу. Вопрос в том, соответствует ли полное соединение профилю крыши, несущей конструкции, местной среде и ожидаемому движению фотоэлектрической системы.

Что на самом деле изменилось в соответствии с EPBD ЕС в 2026 году?

Переработанная Директива об энергоэффективности зданий, Директива (ЕС) 2024/1275, дала государствам-членам ЕС срок до 29 мая 2026 года для переноса большинства ее положений в национальное законодательство.

Для этого необходимо проектировать новые здания так, чтобы в дальнейшем можно было с минимальными затратами установить солнечные технологии. По данным Еврокомиссии, это требование распространяется на здания, заявки на получение разрешения на которые поданы после 29 мая 2026 года.

Есть и более срочный срок. К 31 декабря 2026 года государства-члены должны обеспечить установку подходящих солнечных установок в новых общественных и нежилых зданиях с полезной площадью более 250 м² при условии, что установка технически приемлема, а также экономически и функционально осуществима.

Это не означает, что каждый проект ЕС будет следовать одному и тому же правилу крепления. Директива устанавливает общее направление, а национальные правительства определяют практические критерии и возможные исключения.

Другими словами, требования ЕС к зданиям, готовым к использованию солнечной энергии, вероятно, сделают планирование крепления крыши более важным на этапе проектирования. Инженеры уже должны знать, где будущие фотоэлектрические нагрузки будут входить в конструкцию, а не оставлять монтажников искать работоспособную точку крепления после завершения строительства крыши.

Начните с крыши, а не с каталога винтов

Разные металлические крыши требуют разных стратегий крепления. Крепеж, который хорошо работает на трапециевидной стальной крыше, может оказаться ненужным или неподходящим для системы со стоячим фальцем.

Крыши со стоячим фальцем

На крышах со стоячим фальцем часто можно использовать зажимы, которые захватывают фальц, не проникая в поверхность, подверженную атмосферным воздействиям. Это привлекательно, поскольку позволяет избежать образования новых дыр в крыше.

Но «стоячий шов» охватывает многие профили. Форма шва, толщина листа и материал различаются у разных производителей. Поэтому зажим должен быть проверен или одобрен для конкретного профиля крыши. Момент затяжки также имеет значение: слишком малый момент может привести к смещению, а слишком большой может деформировать шов.

Трапециевидные и гофрированные крыши

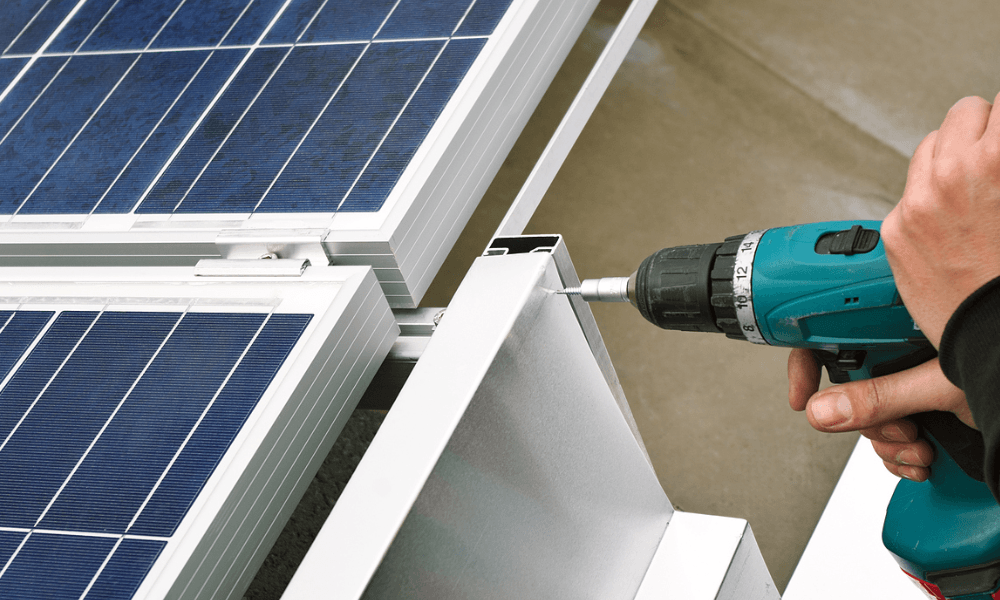

В трапециевидных стальных крышах обычно используются монтажные ножки или короткие направляющие, закрепленные через лист. Ключевой вопрос заключается в том, куда пойдет проектная нагрузка дальше.

В некоторых одобренных системах лист крыши используется как часть пути нагрузки. Другие необходимо крепить непосредственно к прогону. Монтажникам не следует полагать, что винт, прочно удерживающийся в тонком листе во время установки, доказывает, что соединение может противостоять расчетным ветровым нагрузкам.

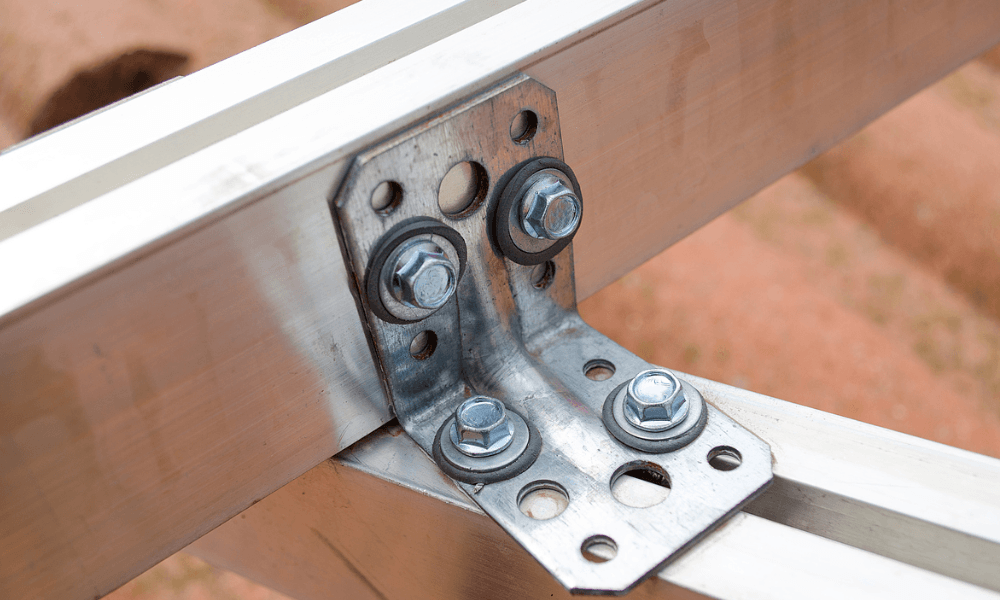

Для этих крыш в спецификации следует различать винты, которыми кронштейн крепится к листу, и крепежные элементы для установки солнечных батарей для стальных прогонов . Они могут выглядеть одинаково, но выполнять разные структурные функции.

Изолированные сэндвич-панели

Сэндвич-панели требуют особого ухода. Их изоляционный сердечник не следует рассматривать как материал для крепления конструкции. Если конструкция требует крепления прогона, крепеж должен проходить сквозь панель и достигать указанного зацепления с опорой ниже.

Длинные застежки также создают практические проблемы. Они должны сверлить прямо, избегать чрезмерного сжатия панели и обеспечивать надежную защиту от атмосферных воздействий на верхней поверхности. Перед выбором способа крепления следует проверить условия установки и гарантии производителя панели.

Сопоставьте крепеж с листом и прогоном

Видимый лист крыши рассказывает только половину истории. Прогон под ним может быть выполнен из тонкой холодногнутой стали, более тяжелой конструкционной стали или древесины. Для каждой основы требуется подходящее место сверления, геометрия резьбы и длина зацепления.

При выборе саморезов для фотоэлектрических систем на крыше сообщите поставщику общую толщину сверления, а не только толщину кровельного листа. Толщина кронштейна, лист крыши, промежуточные слои и толщина прогона могут повлиять на правильность работы точки сверления.

Также проверьте, где будет располагаться резьбовая часть после установки. Выбор более длинного винта не приводит к автоматическому созданию более прочного соединения. Если острие сверла или нерезьбовая часть остаются в несущем материале, предполагаемое зацепление резьбы может быть не достигнуто.

На месте не поддавайтесь искушению компенсировать плохую посадку винта увеличением крутящего момента отвертки. Чрезмерный крутящий момент может содрать тонкую сталь, повредить головку или раздавить уплотнительную шайбу. Если винты горят, блуждают или постоянно не закручиваются, остановитесь и проверьте мощность сверла и скорость установки.

Алюминиевые рельсы и сталь не всегда ладят друг с другом

Большинство фотоэлектрических рельсов изготовлены из алюминия. Металлические крыши и прогоны часто изготавливаются из углеродистой стали с покрытием, а винты могут быть из нержавеющей стали или биметалла. Добавьте влагу, и эти разнородные материалы могут образовать элемент гальванической коррозии.

Риск выше, если защитные покрытия поцарапаны, застряла вода или здание находится недалеко от берега. Относительная площадь соединяемых металлов также влияет на результат.

Разумной деталью могут быть изолирующие шайбы или прокладки между алюминиевыми кронштейнами и сталью с покрытием. Обрезанные края и поврежденные покрытия должны быть подвергнуты обработке, указанной производителем кровли. Стружку от бурения также необходимо удалять перед выходом с крыши; небольшие частицы углеродистой стали могут ржаветь и оставлять пятна на прочной поверхности.

Совместимость материалов должна также включать систему уплотнений. Хороший нержавеющий саморез не спасет шайбу или герметик, непригодные к кровельному покрытию и температурному воздействию.

Горячим крышам нужно пространство для перемещения

Металлическая кровля и алюминиевые перила расширяются при нагревании, но не обязательно смещаются на одинаковую величину. На длинных участках рельсов разница может привести к повторной нагрузке на кронштейны и крепежные элементы.

Поставщик монтажной системы может указать компенсаторы, прорези или фиксированные и скользящие точки соединения. Монтажникам следует сохранить эти детали, а не затягивать каждое соединение, как если бы движение было дефектом.

Уплотнительные шайбы требуют такой же дисциплины. Их следует сжимать достаточно, чтобы образовалось уплотнение, но не сплющивать, пока они не вздут или не расколются. Закручивание винта под углом может привести к тому, что одна сторона шайбы будет плохо сидеть, что приведет к образованию пути утечки, который может не сразу стать видимым.

В жарких условиях с высоким уровнем УФ-излучения качество шайбы заслуживает такого же внимания, как и качество винтов. Попросите поставщика указать материал шайбы и подтвердить, что она предназначена для использования на наружных кровельных покрытиях.

Wind Uplift не имеет универсального расстояния между винтами

Не существует безопасного правила «одно расстояние подходит всем» для солнечных батарей на крыше.

Давление ветра меняется в зависимости от местоположения здания, высоты, формы и положения крыши. Модули, расположенные вблизи краев и углов крыши, могут испытывать иные нагрузки, чем модули в центральной зоне. Высота установки и ориентация модуля также влияют на результат.

Структурный расчет должен учитывать весь путь нагрузки:

Фотоэлектрический модуль → зажим → рельс → монтажная ножка → крепеж → лист или прогон → конструкция здания

Вот почему опубликованные значения выхода и сокращения имеют значение. Выдвижение касается крепления, вынимающегося из подложки. Вытягивание касается листа или кронштейна, обрывающегося вокруг головки крепежа. Любой из них может управлять соединением.

Данные о производительности должны относиться к фактическому основанию. Испытание, проведенное на более толстой стали, нельзя просто применить к более тонкому прогону.

SS304, SS316 или биметалл?

SS316 обычно обеспечивает лучшую устойчивость к воздействию хлоридов, чем SS304, но сама по себе марка не является решающим фактором. Конструкция винтов, качество поверхности, повреждения при монтаже и задержка воды также влияют на производительность.

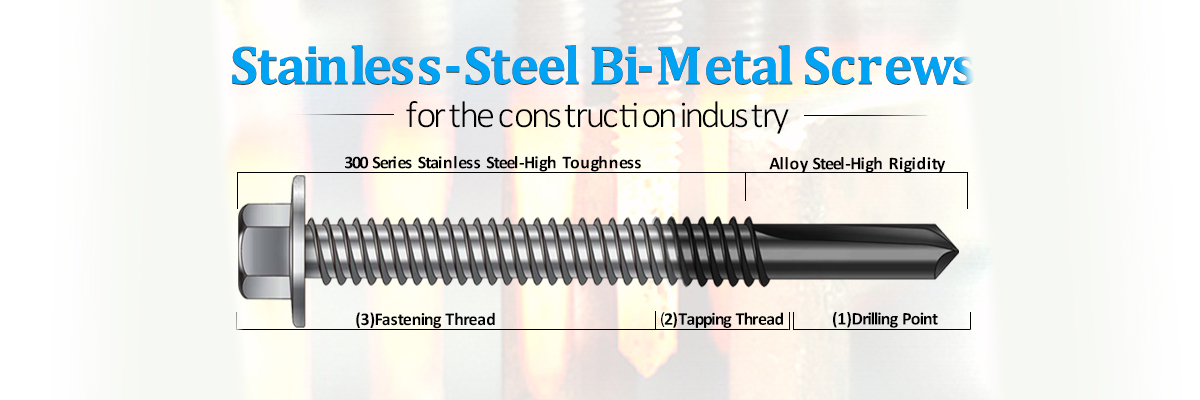

Биметаллические шурупы могут оказаться полезными, когда шуруп, изготовленный полностью из нержавеющей стали, не обеспечивает требуемой производительности сверления. Обычно они сочетают в себе корпус из нержавеющей стали, устойчивый к коррозии, и закаленную сверлильную секцию. Конструкция различается у разных производителей, поэтому «биметалл» никогда не должен быть полной спецификацией.

Что указать в запросе на покупку

При заказе крепежа для солнечных батарей на металлической крыше предоставьте поставщику достаточно информации, чтобы сделать осмысленный выбор:

• Профиль крыши, материал и толщина листа

• Материал прогона, марка и толщина

• Толщина монтажной ножки или кронштейна

• Общая толщина сверления и требуемый диапазон захвата

• Расположение проекта внутри страны, в промышленности или на побережье

• Необходимые крепежные материалы и шайбы

• Расчетные нагрузки или необходимое сопротивление соединения

• Требования к утверждению крыши и системы крепления

• Указание крутящего момента при установке и скорости водителя

• Эксплуатационные документы на выдвижение и перетягивание

• Сертификаты материалов и отслеживание продукции

В случае крупных проектов образцы установки или специальные испытания на выдерживание на месте могут помочь подтвердить фактические условия. Они должны поддерживать инженерный проект, а не заменять его.

Постройте надежную металлическую крышу, готовую к использованию солнечных батарей

Лучшие крепления для солнечной крыши создают проверенное соединение между фотоэлектрической системой крепления и несущей конструкцией, одновременно защищая крышу от воды, коррозии и термического напряжения.

Для проектов в жарком климате выбирайте крепеж только после подтверждения типа крыши, толщины прогона, воздействия окружающей среды и расчетных ветровых нагрузок. Посетите наши категории продуктов, чтобы изучить биметаллические самосверлящие винты, монтажные болты для фотоэлектрических систем, крепежи из нержавеющей стали 304/316 и металлические кровельные винты для решений по креплению солнечных батарей для конкретных проектов.

Часто задаваемые вопросы

Можно ли крепить саморезы только к металлическому листу крыши?

Только в том случае, если система крепления спроектирована и одобрена для передачи нагрузок через этот лист. Многие системы требуют прямого крепления к прогону или другому элементу конструкции.

Всегда ли SS316 необходим для солнечной кровли?

Не всегда. SS316 обычно используется для прибрежных или хлоридных сред, тогда как SS304 может подойти для менее агрессивного воздействия. Класс должен определяться спецификациями проекта и оценкой коррозии.

Подходят ли биметаллические винты для стальных прогонов?

Они могут быть эффективным вариантом, поскольку закаленная секция сверления проникает в сталь, а корпус из нержавеющей стали обеспечивает стойкость к коррозии. Проверьте заявленную пропускную способность винта по сравнению с фактическим размером прогона.

Как определить расстояние между креплениями?

Расстояние должно быть основано на проектных ветровых нагрузках, зонах крыши, монтажной геометрии, прочности основания и утвержденной конструкции системы. Типовое расстояние не должно заменять структурный расчет.

Гарантирует ли соответствие EPBD одобрение системы крепления?

Нет. EPBD устанавливает цели по использованию энергии в зданиях и солнечной энергии. Приемка крепежа по-прежнему зависит от национальных правил, конструкции конструкции, документации на изделие и требований к крыше или системе крепления.
